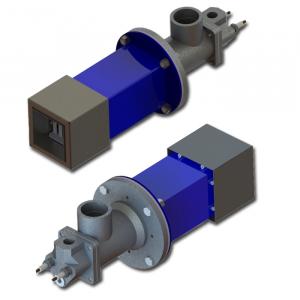

Газовые горелки ГГ-2 (короткофакельная)
ПРЕДНАЗНАЧЕНЫ для сжигания горючих газов низкого давления в топках печей, работающих как под наддувом, так и под разрежением.
ПРИМЕНЯЮТСЯ в комплектациях печей обжига керамических изделий, металлургических печах, сушки сыпучих материалов, промышленных и отопительных котлах, теплогенераторах и технологических агрегатах, работающих при температуре не выше 1500 оС.
Диапазон мощностей от 182 до 456 кВт

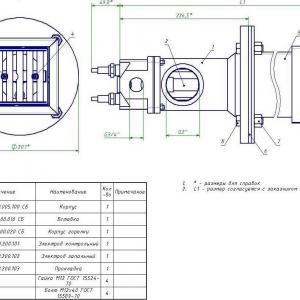

Конструктивно состоит из корпуса, газовой части, завихрителя, встроенных электродов розжига и контроля факела, визуальный контроль через смотровое окно.
Дополнительная комплектация:
- Газовая рампа (электромагнитные клапана, газовый фильтр, газовая заслонка);
- Датчики, реле давления воздуха, газа;
- Блоки управления горелкой (автомат горения). Позиционное или плавное регулирование;
- Фотодатчики контроля пламени горелки;
- Трансформаторы розжига;
- Воздушная заслонка.
Основные технические характеристики:
| Наименование | ГГ2 -01 | ГГ2 -02 | ГГ2 -03 |
| Тепловая мощность | |||
| Номинальная, кВт | 182 | 284 | 456 |
| Максимальная, кВт | 236 | 367 | 590 |
| Минимальная, кВт | 36 | 55 | 89 |
| Коэффициент рабочего регулирования тепловой мощности, не менее | 5,0 | ||
| Номинальный расход газа, нм3/ч | 18,2 | 28,3 | 44,5 |
| Давление газа перед горелкой; номинальное \ максимальное \ минимальное; кПа | 11,0 \ 18,0 \ 0,4 | ||
| Номинальный расход воздуха на горение, нм3/ч | 232 | 360,5 | 577,5 |
| Номинальное давление воздуха перед горелкой, кПа | 2,0 | ||
| Длина факела, не более, м | 1,5 | 1,5 | 1,8 |
| Масса горелки, не более, кг | 8,3 | 11,4 | 16,5 |
| Габариты, не более, мм | 1500х220х220 | ||
