Газовые горелки ГГ-1Т с установочной трубой (сводовая)
ПРЕДНАЗНАЧЕНЫ для сжигания горючих газов низкого давления в топках печей, работающих как под наддувом, так и под разрежением.
ПРИМЕНЯЮТСЯ в комплектациях печей обжига керамических изделий, металлургических печах, сушки сыпучих материалов, промышленных и отопительных котлах, теплогенераторах и технологических агрегатах, работающих при температуре не выше 1500 оС.

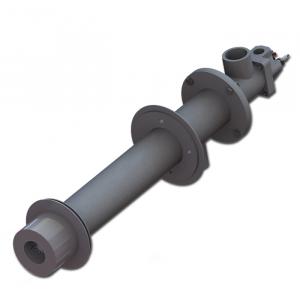

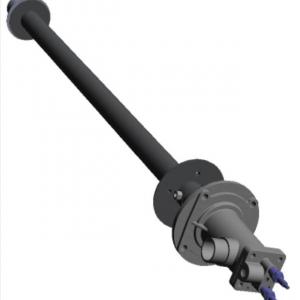

Конструктивно состоит из горелки ГГ1 и установочной (погружной) трубы
Длина горелки от 500мм с шагом 100мм
Достоинства:
- Адаптация для установки в любые печи
- Имеет 2 контура подачи воздуха.
Первый находится в газовой горелке и предназначен для обогащения газо-воздушной смеси поступающей для горения.

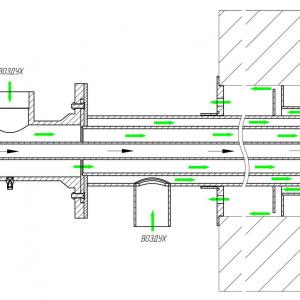

Второй контур находится в установочной трубе и предназначен для охлаждения горелочной трубы газовой горелки. Поток поступает через штуцер и, охлаждая, доходит до конца трубы. Там поток разворачивается на 180º, поднимается между установочной трубой и стенками печи и выходит через отверстия во фланце. - Минимизированы затраты на подготовительные и монтажные работы, горелка просто устанавливается по месту,
- Длительный срок службы благодаря изготовлению компонентов горелки из нержавеющей стали
- Розжиг и контроль пламени
- Простота обслуживания благодаря сменным электродам и горелочной трубе
Основные технические характеристики:
| Наименование | ГГ1 -01 | ГГ1 -02 | ГГ1 -03 | ГГ1 -04 |
| Мощность тепловая | ||||
| Номинальная, кВт | 41 | 93 | 155 | 239 |
| Максимальная, кВт | 55 | 125 | 210 | 320 |
| Минимальная рабочая, кВт | 6 | 15 | 30 | 40 |
| Коэффициент рабочего регулирования мощности, не менее | 6 | |||
| Номинальный расход газа, нм3 /ч | 4,3 | 9,2 | 15,5 | 23,8 |
| Давление газа перед горелкой, номинальное, MAX, MIN | 2,0 / 3,0 / 0,1 | |||
| Номинальный расход воздуха на горение, нм3 /ч | 42 | 94 | 156 | 239 |
| Номинальное давление воздуха перед горелкой, кПа | 3,2 | |||
| Длина факела, м | 0,25 | 0,45 | 0,55 | 0,65 |
