Наклоняемые печи с газовым или топливным обогревом серии KB имеют высокую производительность плавки и отлично подходят для плавления. Применение высококачественных изоляционных материалов обеспечивает очень низкое потребление энергии. Двухступенчатую горелку можно настроить как для работы на газе, так и для работы на жидком топливе. В исполнении с отводом отходящих газов через край тигля печи этой модели обеспечивают очень высокую производительность плавки при оптимальной энергоэффективности.
- KB../12 с Tмакс. 1200 °C для плавления алюминиевых и цинковых сплавов;
- KB../14 с Tмакс. 1400 °C, подходит для плавления медных сплавов с максимальной температурой в ванне с расплавом 1300 °C (ограниченное применение для алюминия);
- Обогрев с помощью газа или жидкого топлива;
- Двухступенчатая регулировка мощности: большая нагрузка для режима плавления, малая нагрузка для режима тепловой выдержки с автоматическим переключением;
- Современная горелочная система с оптимизированным режимом горения: высокий КПД за счет избыточного давления для предотвращения подсоса воздуха через неплотности;
- Газовое оборудование, состоящее из устройства регулирования давления, газового фильтра, манометра и электромагнитных клапанов;
- Надежный контроль пламени;
- Горелочная система с удобной для техобслуживания конструкцией, например, пламенную головку можно вытащить назад при повернутой горелке;
- Горелочная система изготовлена в соответствии с DIN 746, часть 2;
- Рассчитана на работу на природном или сжиженном газе с теплопроизводительностью 8,8 кВт•ч/м3 - 25,9 кВт•ч/м3
- Необходимое давление газа на входе: 50 мбар;
- Возможна работа на других видах топлива и/или с другим давлением газа на входе;
- Высокая производительность плавки благодаря мощной горелке и высококачественной изоляции;
- Графитошамотный тигель, полученный изостатическим прессованием;
- Электрогидравлическое опрокидывающее устройство с трудно воспламеняющейся гидравлической жидкостью HFC;
- Безопасное, равномерное и точное литье благодаря оптимальной точке поворота печи и задвижке с ручным управлением;
- Многослойная изоляция газового пространства печи огнеупорным легковесным кирпичом, модели с температурой 1400 °C с дополнительным защитным слоем из устойчивого к воздействию меди жаростойкого бетона;
- Аварийное сливное отверстие для безопасного отвода расплава в случае поломки тигля;
- Отвод отходящих газов через край тигля, благодаря этому производительность плавки прим. на 20% выше по сравнению с боковым отводом газов, исполнение без поворотной крыши;
- Реле контроля температуры печного пространства для защиты от перегрева. Реле контроля отключает систему отопления при достижении заданной предельной температуры и включает ее снова только после снижения температуры;
- Система управления печным пространством с измерением температуры за тиглем, рекомендуется при использовании в качестве печи для расплава;
- Описание устройства бокового отвода отходящих газов для печей модели KB…/12 см. в разделе «Дополнительное оборудование».

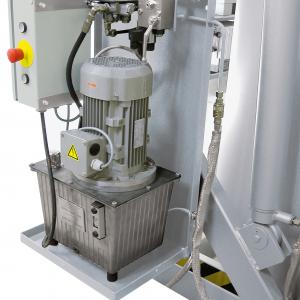

Гидравлический агрегат с трудно воспламеняющейся гидравлической жидкостью

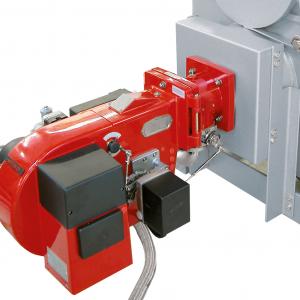

Двухступенчатая горелка, смонтированная на раме печи
Дополнительное оборудование:
- Устройство бокового отвода отходящих газов для режима плавления и тепловой выдержки:
- Высокое качество плавления благодаря низкому уровню угара;
- Низкий уровень поглощения водорода расплавом;
- Низкая тепловая нагрузка на оператора в зоне над тиглем;
- Поворотная крышка, которая в закрытом состоянии в режиме тепловой выдержки экономит до 50% энергии;
- Производительность плавки прим. на 20% ниже по сравнению с печами с отводом отходящих газов через край тигля.
- Изолированный патрубок (газоотводный канал) для бокового отвода отходящих газов, для подсоединения к системе отвода отходящих газов, предоставляемой заказчиком.
- Колпак для сбора отходящих газов для печей с отводом отходящих газов через край тигля.
- Рабочая платформа или площадка для облегчения загрузки.
- Система контроля поломки тигля с помощью оптических и акустических сигналов (только для моделей KB ../12).
- Передача информации о поломке тигля с помощью SMS-сообщений на один или несколько мобильных телефонов. Параллельно можно подключить несколько печей с системой передачи сообщений о поломке тигля.
- Система управления ванной с расплавом:
- Управление печью посредством температуры в ванне с расплавом;
- Термоэлементы в печном пространстве и в расплаве;
- Повышение качества плавления за счет уменьшения температурных колебаний;
- Встроенная система безопасности, которая при поломке термоэлемента ванны с расплавом обеспечивает работу печи с уменьшенной мощностью, чтобы предотвратить затвердение расплава.

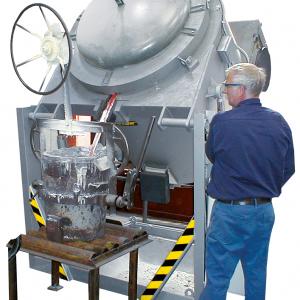

KB 240/12 для плавления алюминиевых сплавов

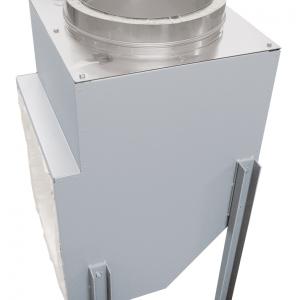

Изолированный патрубок для бокового отвода отходящих газов, для подсоединения к вытяжной установке заказчика
Список моделей:
Модель
|
Tмакс. °C
|
Тигель
|
Вместимость
|
Производительность плавки3
|
Расход при тепловой выдержке, крышка закрыта, кВт•ч/ч
|
Расход при плавлении, кВт•ч/кг
|
кг Al
|
кг Cu
|
кг\ч Al
|
кг\ч Cu
|
KB 80/12
|
1200
|
TP 287
|
180
|
570
|
2201
|
-
|
10
|
1,3 - 1,5
|
KB 150/12
|
1200
|
TP 412
|
330
|
970
|
2401
|
-
|
11
|
1,3 - 1,5
|
KB 180/12
|
1200
|
TP 412 H
|
370
|
1200
|
2601
|
-
|
13
|
1,3 - 1,5
|
KB 240/12
|
1200
|
TP 587
|
570
|
-
|
4001
|
-
|
15
|
1,3 - 1,5
|
KB 360/12
|
1200
|
TBN 800
|
750
|
-
|
4201
|
-
|
17
|
1,3 - 1,5
|
KB 400/12
|
1200
|
TBN 1100
|
1000
|
-
|
4501
|
-
|
19
|
1,3 - 1,5
|
|
|
|
|
|
|
|
|
KB 40/14
|
1500
|
R 400/TP 982
|
120
|
400
|
-
|
3302
|
22
|
1,0 - 1,3
|
KB 60/14
|
1500
|
R 500
|
150
|
500
|
-
|
3602
|
25
|
1,0 - 1,3
|
KB 80/14
|
1500
|
R 600
|
180
|
600
|
-
|
3802
|
25
|
1,0 - 1,3
|
Модель
|
Производительность
горелки, кВт
|
Внешние размеры, мм
|
Вес, кг
|
Ш
|
Г
|
В
|
KB 80/12
|
300
|
2030
|
1700
|
1510
|
1800
|
KB 150/12
|
300
|
2140
|
1900
|
1710
|
2200
|
KB 180/12
|
300
|
2140
|
1900
|
1810
|
2400
|
KB 240/12
|
390
|
2650
|
2030
|
1810
|
2600
|
KB 360/12
|
450
|
2650
|
2080
|
1910
|
2900
|
KB 400/12
|
450
|
2650
|
2080
|
2080
|
3300
|
|
|
|
|
KB 40/14
|
400
|
2070
|
1700
|
1770
|
2300
|
KB 60/14
|
400
|
2070
|
1900
|
1810
|
2500
|
KB 80/14
|
400
|
2070
|
1900
|
1910
|
2650
|
1 При 700 °C
2 При 1000 °C
3 Приведенные данные о производительности плавки являются максимальными значениями. На практике достигается прим. 80%
